1、 基本技術條款

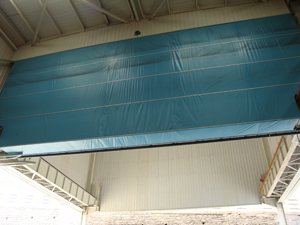

柔性升降大門尺寸為：
1-1大門尺寸：***米×***米 （寬×凈高高）
制作尺寸： 寬+2米×高+2米
1-2 大門所有水平框架為型鋼材料。
1-3 柔性大門的啟升機構上裝有二套壓輪式限位器和一套頂升式限位器，并在底部下過梁兩端裝有鋼絲繩連動的掛鉤制動器。當提升鋼絲繩松動時，掛鉤會自動鉤上側導軌的水平圓鋼上，防止大門墮落，以免發生事故，保證柔性升降大門的安全使用。
2、柔性升降大門的安全措施
2-1技術保證
柔性升降大門的設計參照GB/T3811-83起重機械設計規范；GBJ17-88鋼結構設計規范；GBJ17-88鋼結構技術規范，電器按GB/T4942.2-1993標準。
原材料采用寶鋼及馬鋼產品；電器元件采用名牌產品。
2-2傳感、檢測和聲光報警系統
柔性升降大門配有聲光報警系統，在升降運行時發出聲、光信號；嚴禁人員及車輛在大門升降時在下面行走；
下部限位器：在輪滑組的側面裝有傳感限位器，根局鋼絲繩的漲緊和松弛，使大門在完全關閉，起升機構立刻停止運行。
上部限位器：在橫梁的底部裝有頂桿接觸器，當大門起升接近頂部時，最上部的水平框架接觸到限位器的頂敢，起升機構立刻停止運行：
2-3標記
柔性升降大門的二側立柱上貼有表示高度的紅色反光膜標記，以保證正確地目測到大門的升降高度。在夜間運行分段時同時也可以起到立柱的標記作用。
立柱二側貼有大門的禁令標設及操作規程。
2-4電器控制系統中多加一級應急按紐，在接觸器不能脫開，失靈的情況下，切斷控制箱電源。
2-5安全可靠的掛鉤式防下落裝置，觸保了門體的運行安全；
2-6柔性升降大門的抗風力為50kg/㎡
3、柔性升降大門提升機構主要技術性能
3-1、技術性能
序號 名稱 單位 技術性能 備注
1 起重量 t 5
2 起升高度 mm /
3 起升速度 m/min 6-9
4 滑輪組倍率 n 20
5 鋼絲繩直徑 mm 10
6 鋼絲繩安全系數 倍 ￠6
7 起重電動機 kw 3
3-2提升機的型號為CD3T7ma2 .由機座、鋼絲繩卷筒、齒輪減速器、錐形制動起重電動機等組成.齒輪減速器安裝在鋼絲繩筒的端面，附加的緊急制動器直接作用于卷筒上，齒輪減速器須按“自由浮動原理”設計。電動機裝有錐型制動器，當關閉電源或停電時無需開關實行安全制動；
3-3在梁上鋼絲繩端部，裝有傳感器，從而絕對保證大門升降的安全性；
3-4鋼絲繩卷筒軸上裝有高度限位器，限制其高低極限位置；
3-5大門底部框架設計2組工藝吊點，以備起降機構發生故障時起吊使用。
4、柔性大門門體的主要技術數據
4-1柔性升降大門結構由水平框架、第框架和上部框架組成，底框架的底側采用U型橡膠密封，橫梁和立柱側面采用面料密封；
4-2柔性升降大門的內外側采用特種PVC復合面料制作。大門的水平框架及底框架和上部框架均采用框架結構，框架的主要結構件用矩形鋼管制作；
4-3特種PVC復合面料技術數據表
序號 項目名稱 單位 參數 備注
1 厚 度 mm 0.8
2 質 量 g/㎡ 900
3 基 布 聚脂乙烯
4 耐 熱 ℃ +80
5 耐 寒 ℃ -35
6 抗拉強度 N/5cm 經2100×緯2100
7 撕裂強度 N 350
8 剝離強度 N/5cm 50
9 延 伸 率 ‰ 15～20
10 耐 水 壓 mmHzo 3×10
11 耐 阻 燃 S 3秒鐘自密
12 面料抗風 KG/㎡ 0.68
4-4大門立柱內設有檢修扶梯。
5、電器控制
5-1大門在不升降時，錐型電機自鎖；
5-2柔性升降大門的限位器控制在大門升到高度和下降到最低點時能準確的限位；
5-3柔性升降大門的車間內外均裝有IP65級操作按紐箱，其運行為點動接確上下操作，操作人員在內外都能控制大門的升降。并配有升降聲光警燈；
5-4所有控制系統采用PLC控制。
5-5電源：380V±10% 50HZ 三箱四線制
6、產品適應環境
6-1 濕度為: 86%RH
6-2 溫 度: -10℃---40℃
7、我公司生產的柔性升降大門設計、制造和安裝調試執行下列有關標準
7-1 GB/T 3811-83 起重機械設計規范
7-2 GB 1102-74 鋼絲繩的選擇和計算規范
7-3 GB/T 6067-85 起重機械安全規程
7-4 GBJ 17-88 鋼結構設計規范
7-5 GB 50205-95 鋼結構工程施工和驗收規范
7-6 YBJ216-88 壓型金屬板設計施工規程
7-7 GBJ18-87 型鋼結構技術規范
7-8 JBJ82-91 鋼結構高強度螺栓連接設計、施工及驗收規程
7-9 JCJ81-91 建筑鋼結構焊接規程
7-10 ZBJ180066.1-87 起重機的滑輪選擇和計算規范
8、柔性大門鋼結構件表面處理
8-1 所有剛結構材料表面噴沙處理達Sa2.5級,油漆采用上海開林漆廠生產的702環癢富鋅底漆一度、842環氧云鐵中漆一度、外表面涂氯化橡膠面漆兩度:
8-2 本大門外表面采用采鋼板封閉,與廠房接口封閉、不漏雨.
